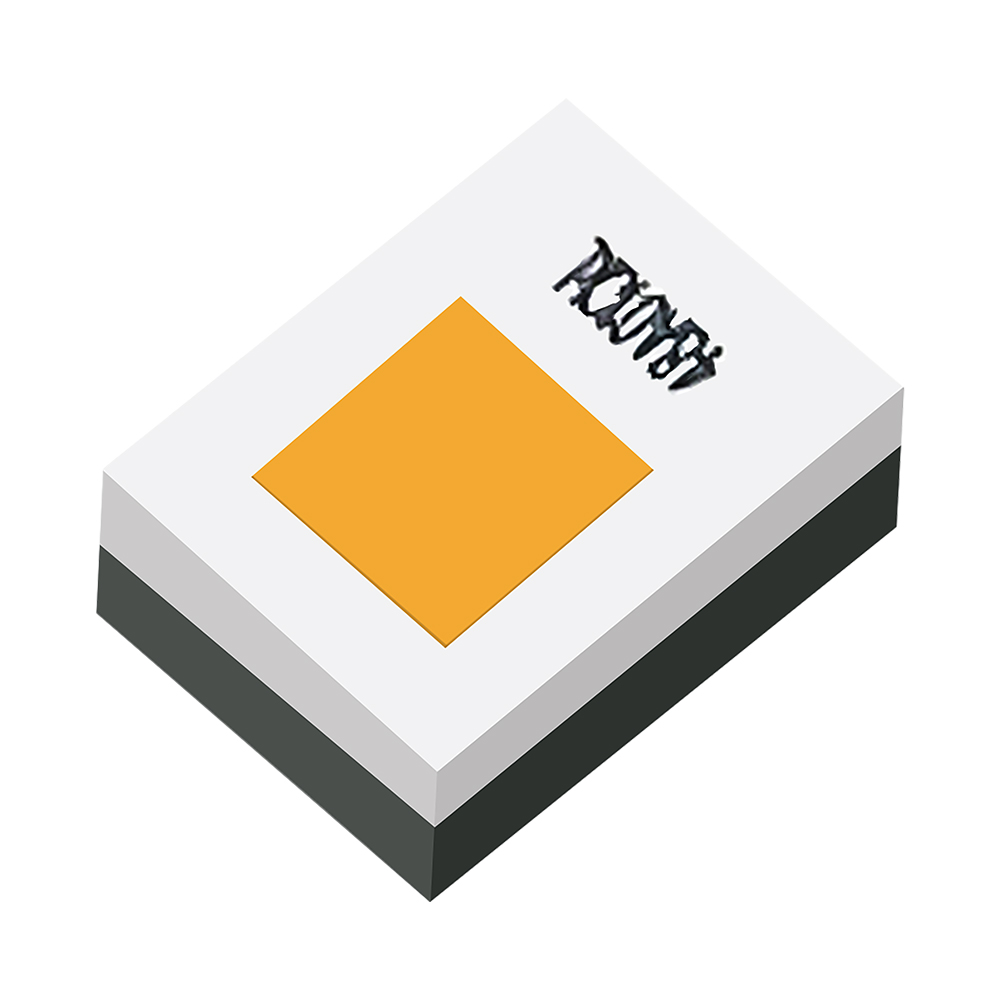

ASL1-SA1 3W

平面封装产品,高导热陶瓷基板、共晶工艺焊接、朗伯形貌发光、光色均匀、高光密度、高光效。

产品优势

热电分离设计、热阻低

高光密度、高光效

单面出光、完美点光源产品

高性价比、高可靠性

产品特征

陶瓷封装,高亮度,高光效

尺寸:1.9mmx1.50mmx0.76mm

根据ANSI标准分档

AEC-Q102认证

适于SMT贴片

发光角度:120°

包装:3000pcs/卷

产品展示

电性参数: (T solder pad =25 ℃,IF=1000mA)
项目  等级
色区块 (K)1600-1950


光通量 (lm)235-250250-265265-280280-295
电压 (V)2.80-3.13.10-3.40


应用领域

近光灯

远光灯

日行灯/位置灯

前雾灯

倒车灯

文献资料

规格书:

ASL1-SA1 Data Sheet-A01.pdf


光学文件:

ASL1-SA1 1000mA_5MRays_LUCID.zip

ASL1-SA1 1000mA_ASAP.zip

 ASL1-SA1 近场报告-20250122.pdf

ASL1-SA1 1000mA_LightToolsBinary.zip

ASL1-SA1 1000mA_OPTIS.zip


CAD(3D):

ASL1-White 3D文件.zip


其他光学文件格式链接:

https://pan.baidu.com/s/1LLz7aZx4KSmG3VijpbgN5g?pwd=y5pm

提取码: y5pm
